PJ-07宽温快速阳极氧化添加剂

本添加剂为白色固体。适用于铝及其合金硫酸阳极氧化处理。加有本添加剂的硫酸阳极氧化液，具有以下特点:

1、成膜速度快：最大成膜速度可达1um/min，容易生成厚膜，特别适用于厚膜型材的生产。

2、生产效率高：与常规的硫酸阳极氧化相比，可提高生产效率20~40%。

3、操作温度范围宽广：35℃以下均能生成合格的氧化膜。

4、本法生成的氧化膜，厚度均匀，硬度较高，着色性和封闭性能好。

一、配槽组成：

PJ-07 30~55g/L

硫酸 150±10g/L

AL³⁺ <20g

水 余量

二、工艺参数：

温度<35℃

电流密度 1~3.0A/dm²

搅拌：使用较高电流密度时，因发热量大，槽液要加强搅拌，以使槽液温度均匀。

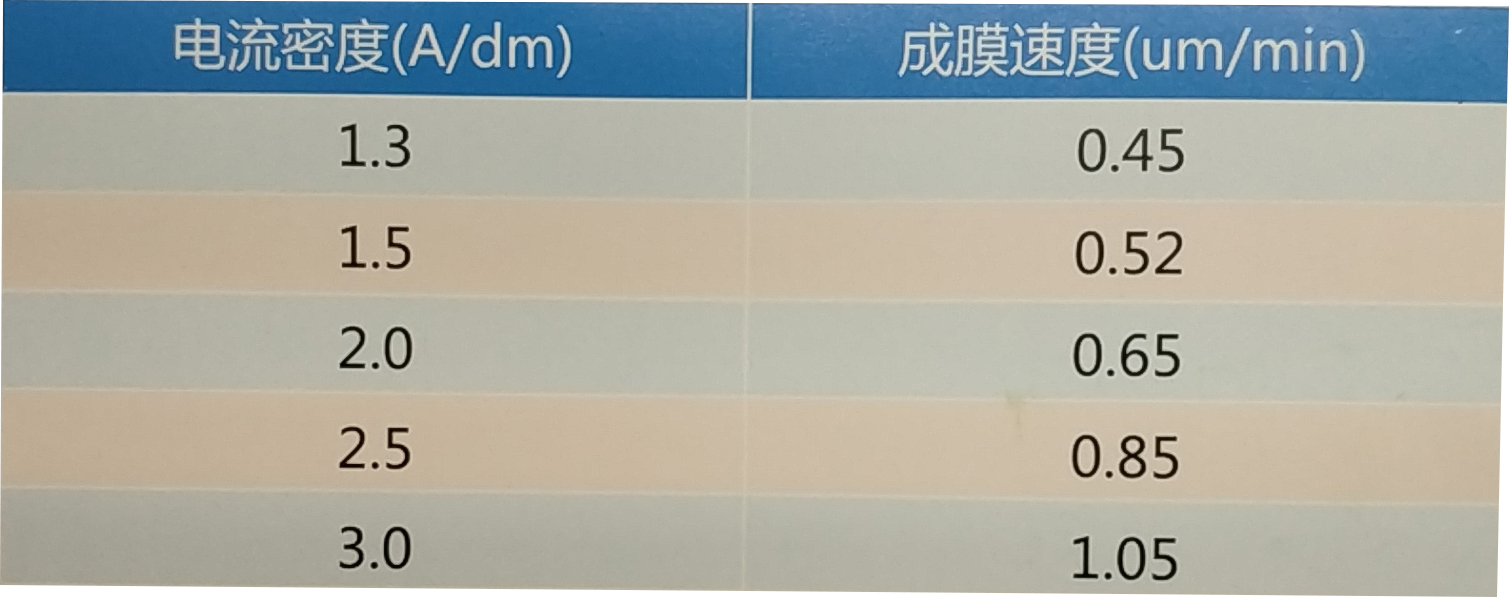

时间：根据膜厚要求，按表1计算。
